Mengontrol orientasi bagian: | horisontal | Konfigurasi aktuator: | Lemparan |
---|---|---|---|
Panjang Aktuator: | 20mm | Jumlah penahanan: | 30 tahanan |
Perjalanan sakelar push-on: | 0.5mm | Jangkauan suhu operasi: | '-40 ℃ ~ +85 ℃ |
Peringkat: | 10mA 5VDC | Torsi Penahan: | 8±5mN・m |
Kekuatan dorong-tarik: | 100N | Kehidupan Operasi: | 30.000 siklus |
Menyoroti: | 15 pulsa Incremental Digital Encoder,EC09 Incremental Digital Encoder,Perangkat Komunikasi Incremental Digital Encoder |

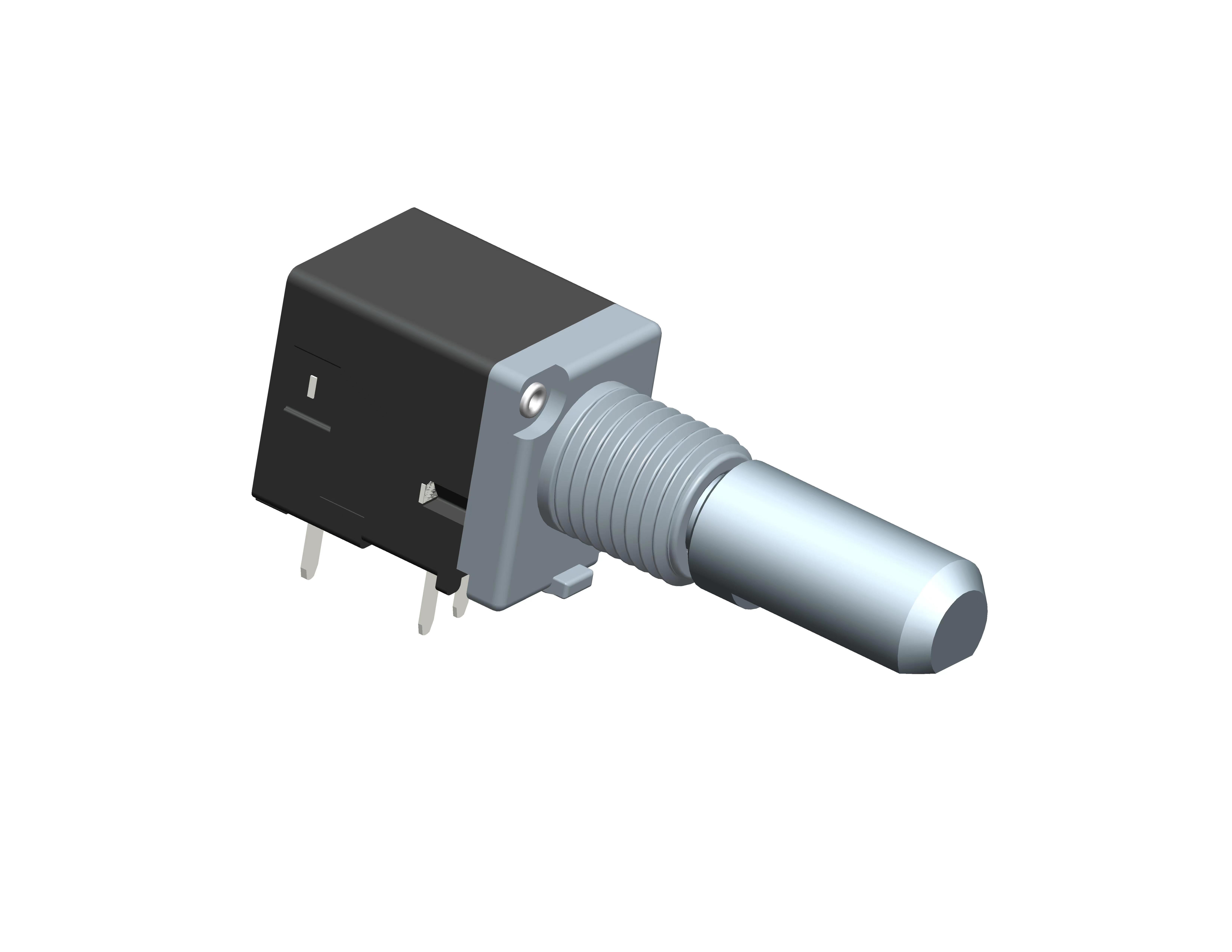

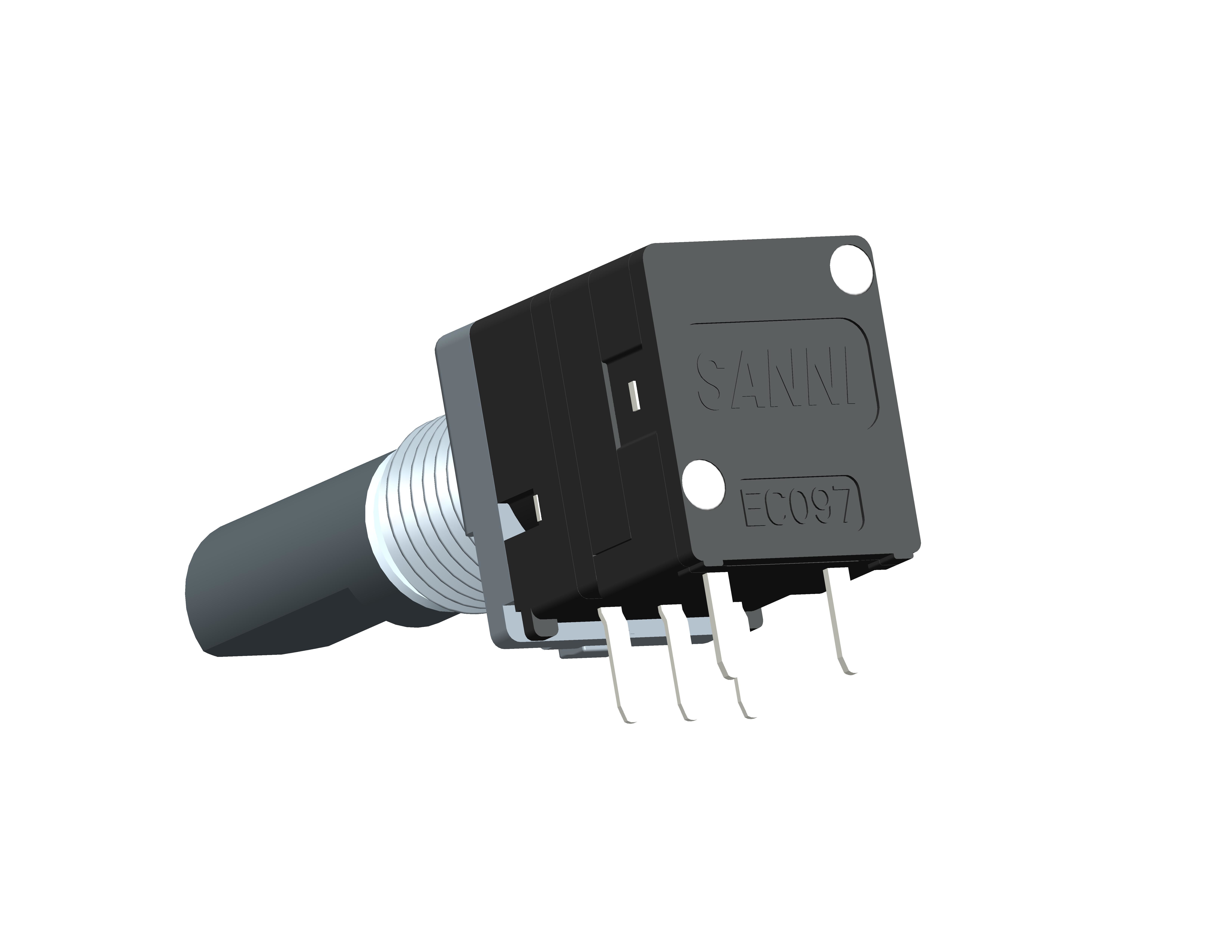

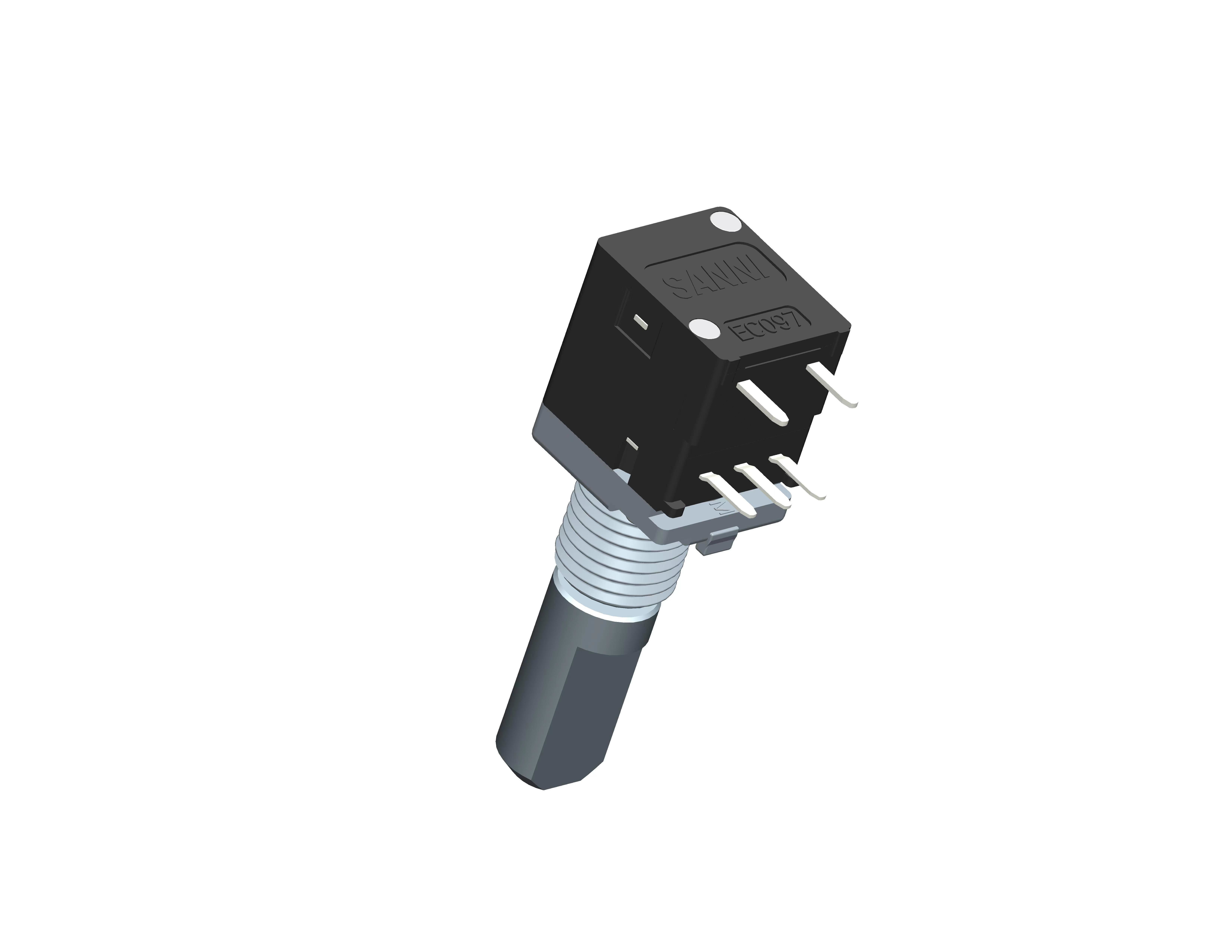

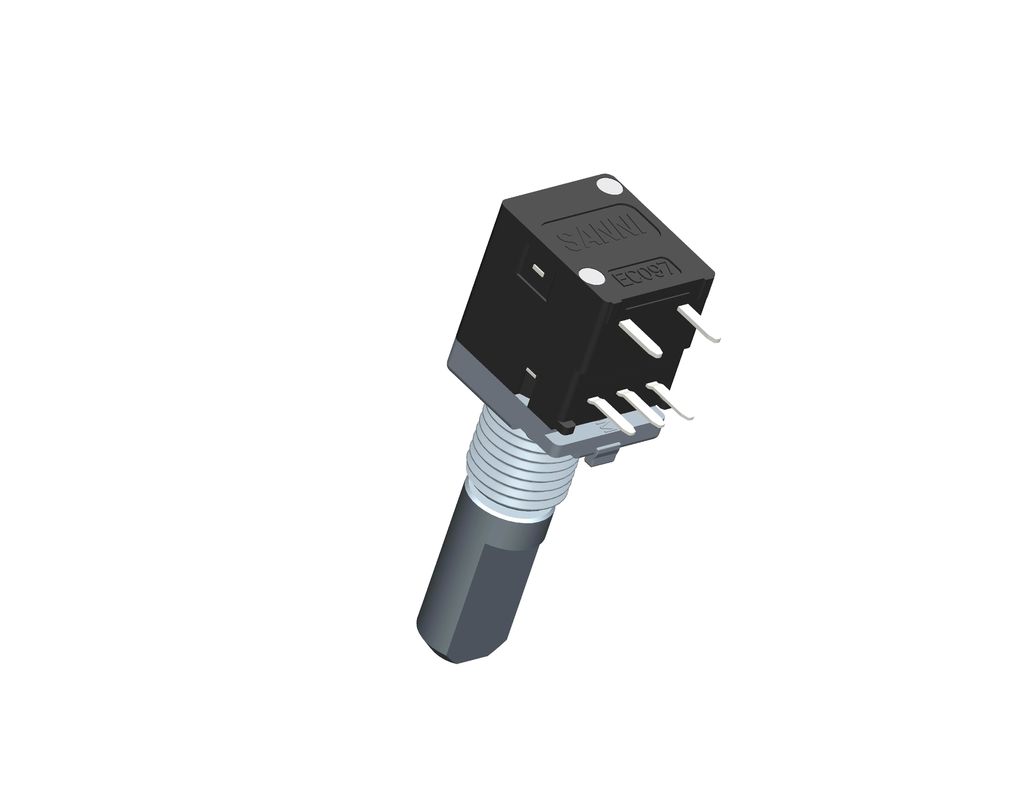

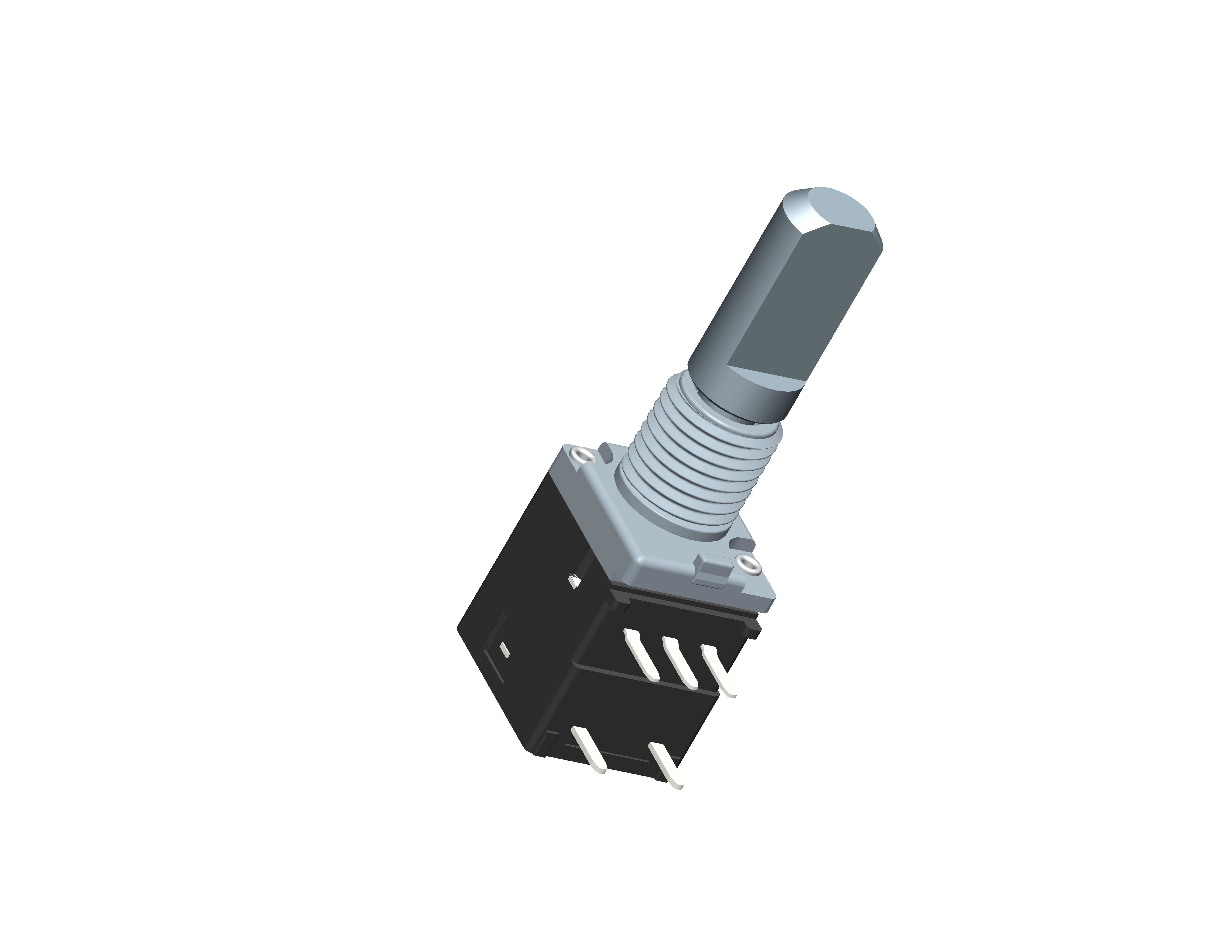

Incremental rotary encoder adalah perangkat pengukuran presisi berkualitas tinggi yang secara akurat mendeteksi posisi sudut absolut poros yang berputar.Hal ini dirancang untuk digunakan dalam berbagai aplikasi industri dan komersial di mana deteksi posisi yang akurat dan dapat diandalkan sangat penting.
Incremental Rotary Encoder dibangun dengan aluminium berkualitas tinggi, yang memberikan daya tahan yang sangat baik dan perlindungan terhadap elemen eksternal.Bahan ini ringan namun kuat, membuatnya ideal untuk digunakan di berbagai lingkungan.
Parameter teknis:
Fitur: | |
Orientasi bagian kontrol | Horizontal |
Konfigurasi aktuator | Lemparan |
Panjang aktuator | 20 mm |
Jumlah penangguhan | 30 |
Jumlah denyut nadi | 15 |
Saklar pencet | Dengan |
Perjalanan saklar push on | 0.5mm |
Dimensi | Ukuran 9m |
Kisaran suhu operasi | - 40°C ️+85°C |
Kinerja listrik | |
Ratings | 10mA 5V DC |
Sinyal output | Dua fase A dan B |
Max./min. arus operasi (Resisif beban) | 10mA/1mA |
Resistensi isolasi | 100MΩ min. 250V DC |
Proof tegangan | 300V AC selama 1 menit atau 360V AC selama 2 detik |
Kinerja mekanik | |
Torsi penundaan | 8±5mN・m |
Kekuatan dorongan-tarikan | 100N |
Daya tahan | |
Umur operasi | 30,000 siklus |
Spesifikasi saklar dorong | |
Pengaturan Kontak | Satu tiang lemparan tunggal (Push-on) |
Perjalanan | 0.5±0,5mm |
Pasukan operasi | 4±2N |
Ratings | 0.1A 5V DC (500μA 5V DC minimal) |
Resistensi kontak (kinerja awal/Setelah masa pakai) | 100mΩ maksimal./200mΩ maksimal. |
Umur operasi | 10,000 kali per menit. |
