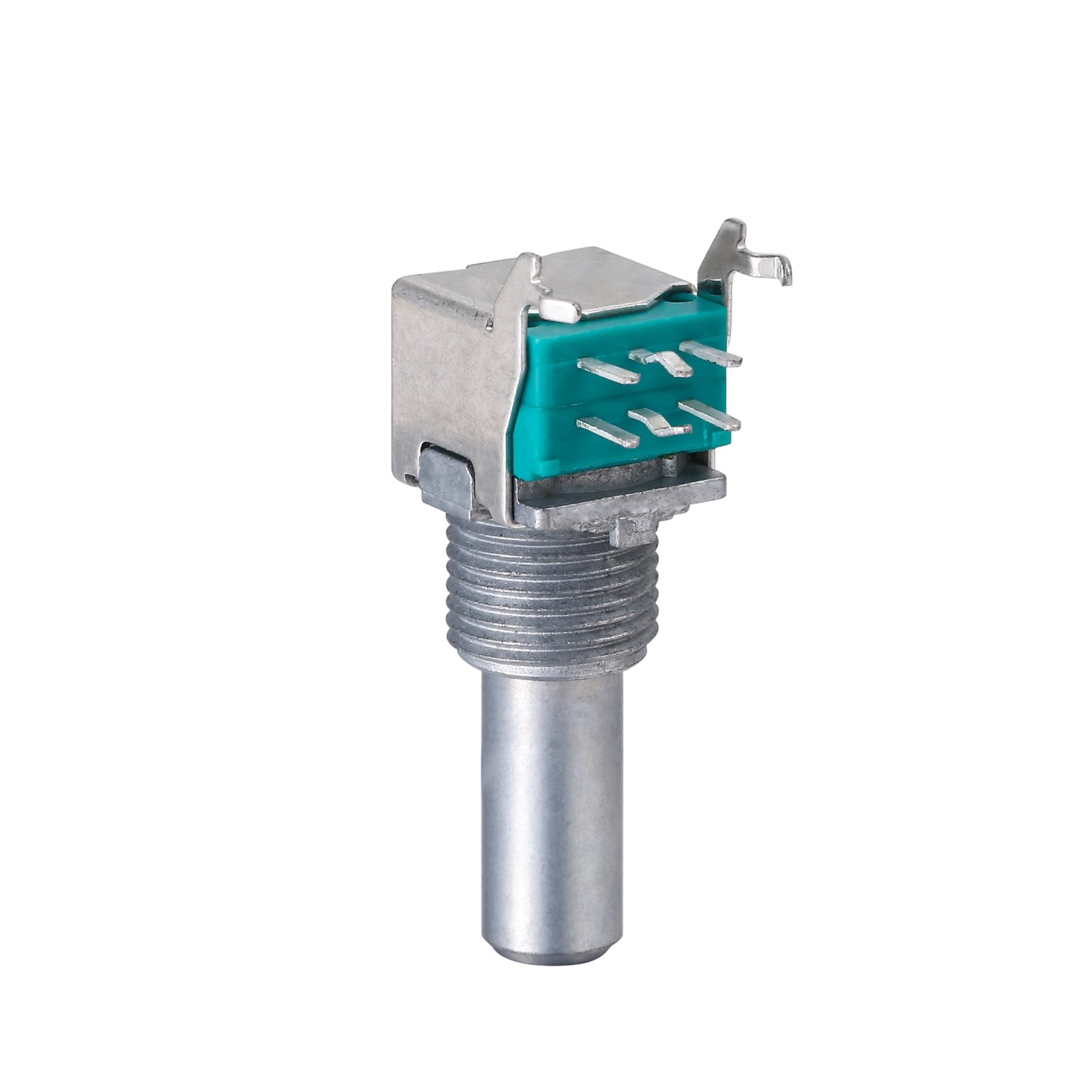

Dual Gang Metal Shaft 15000 siklus 100mΩ Max Rotary Potentiometer untuk Perangkat Audio
Deskripsi produk:
Potensiometer berputar adalah resistor variabel (komponen elektromekanik), ia mengandalkan sikat untuk meluncur pada tubuh resistor,dalam sirkuit untuk mendapatkan hubungan tertentu dengan tegangan input tegangan output, jadi disebut potentiometer.
Karena satuan nilai resistance dari potentiometer berputar adalah sama dengan resistor, satuannya juga ohm
Fitur Utama:
- Resistensi: 100kΩ
- Tersedia dalam berbagai konfigurasi pin-out
- Isolasi sirkuit listrik yang hampir tak terbatas
- Opsi poros logam atau plastik
- RoHS sesuai
Aplikasi:
Potensiometer putar terutama digunakan dalam produk komunikasi, walkie-talkie, penguat daya otomotif, audio multimedia, rumah pintar, periferal komputer, dll. Fungsinya terutama:penyesuaian volume, penyesuaian intensitas cahaya, pilihan menu, penyesuaian kecepatan, penyesuaian suhu, dllParameter utama dari potensiometer putar adalah linearitas, nilai resistensi, daya nominal, kebisingan rotasi, suhu, karakteristik perubahan resistensi, impedansi isolasi, dll.
Parameter teknis:
| 1Karakteristik listrik |
| Total resistensi |
200Ω-2MΩ |
| Toleransi resistensi total |
200Ω~1KΩ:±30%/1KΩ~500KΩ:±20%/500KΩ~3MΩ:±30% |
| Resistensi residu |
20ΩMax. |
| Kekuatan nominal |
Konik linier:0.05W, Audio Taper 0.025W |
| Resistensi isolasi |
100MΩ min. 250V DC |
| Kebisingan |
100mV maksimal |
| Proof tegangan |
100V AC selama 1 menit |
| Tegangan operasi maksimum |
50V AC/20V DC |
| Gang error yang berlaku untuk bagian unit ganda untuk tujuan kontrol volume audio |
-40dB sampai 0dB: 3dB max. (Kompatibel kendaraan:-60dB sampai 0dB: 1.5dB max.) |
| 2Karakteristik mekanik |
| Kekuatan stopper rotasi |
Min:3Kgf |
| Total sudut rotasi |
280o±10o |
| Torsi total |
10-100gf.cm |
| Kekuatan dorongan-tarikan kunci |
Min:8Kgf 10s Min |
| Key Wobble |
Max: 0,5*L/20mm P-P |
| Kekuatan terminal |
5N selama 1 menit |
| 3.Karakteristik saklar |
| Jenis Switch |
SPST |
| Kekuatan nominal |
0.1A 16V DC |
| Pemutar Torsi |
200~800gf.cm |
| Pindah Sudut |
40o Max |
| Kehidupan operasi tanpa beban |
15000 siklus 100mΩ Max |
| Umur operasi dengan beban:sebagai rating |
15000 siklus 200mΩ Max |
| Resistensi kontak awal |
100mΩ Max |
| Resistensi isolasi |
100MΩ min. 250V DC |
| Proof tegangan |
300V AC selama 1 menit |
| 4Kinerja Lingkungan |
| Kisaran suhu operasi |
-10oC sampai +70oC |
| Kisaran suhu penyimpanan |
-40oC sampai +85oC |
| 5.Refleksi panas pengelasan |
| Pemanasan Manual |
96.5 Sn/3.0 Ag/0.5 Cu Kawat terjual atau Kawat inti rosin tidak bersih 280oC Max. Selama 3 detik |
| Pemanasan Gelombang |
96.5 Sn/3.0 Ag/0.5 Cu Sold Wire atau Non-Clean Flux 260oC Max. selama 5 detik |
Keuntungan Kita
Desain dan prototipe & basis otomatisasi di Dongguan yang merupakan pusat manufaktur Cina Selatan.
10+ insinyur dan desainer berdedikasi dan berpengalaman di departemen R&D.
Pusat manufaktur di Provinsi Sichuan yang dekat dengan dermaga Sungai Yangzi dan Bandara Chongqing.
10+ lini produksi, 100+ manajer berpengalaman dan pekerja.
Membantu pelanggan dengan cepat merancang ide mereka menjadi solusi produksi massal, dan menyelesaikan desain prototipe, pengembangan dan verifikasi.
FAQ:
- T: Apa nama merek produk ini?
- A: Nama merek produk ini adalah Sanni.
- T: Di mana produk ini diproduksi?
- A: Produk ini diproduksi di Cina.
- T: Apa fungsi dari Potensiometer Slide Linear?
- A: Potensiometer Slide Linear digunakan untuk mengukur dan mengontrol jumlah arus listrik yang mengalir melalui sirkuit.
- T: Apa tegangan maksimum yang dapat ditangani oleh potentiometer ini?
- A: Tegangan maksimum yang dapat ditangani oleh potensiometer ini adalah 10V.
- T: Apakah produk ini cocok untuk sirkuit AC dan DC?
- A: Ya, produk ini cocok untuk sirkuit AC dan DC.
